Sonatest

 Ultraäänitarkastuksen huipputeknologiaa maailman huipulta.

Myyntitiimimme auttaa sinua mielellään

Tanja Siuvatti

Myynti

010 526 3980

tanja.siuvatti(at)holger.fi

MYYNTI TEOLLISUUS

Eero Kortesoja

Myyntiedustaja

050 441 1474

eero.kortesoja@holger.fi



  •

Tuotevalikoima



NDT-laitteet

Luotettavat ja helposti mukana kulkevat mittalaitteet tunnetaan laadustaan ja toimintavarmuudestaan ympäri maailmaa – kaikilla teollisuudenaloilla ja vaativimmissakin käyttökohteissa.





Innovatiivinen ja käyttäjälähtöinen suunnittelu

 Sonatestin tuotekehitystä ohjaa kolme selkeää periaatetta: yksinkertaisuus, suorituskyky ja luotettavuus. Innovaatiot eivät näy ainoastaan laitteiden teknisissä ominaisuuksissa, vaan ennen kaikkea tarkastajan sujuvassa arjessa ja helppokäyttöisyydessä.



Ultraäänitarkastuksen edelläkävijä

Etsitpä ratkaisua perinteiseen ultraäänitarkastukseen tai edistykselliseen Phased Array -mittaukseen TFM-kuvannuksella (Total Focusing Method), Sonatest tarjoaa luotettavat työkalut ainettarikkomattomaan aineenkoetukseen (NDT).

Ultrasonic Testing (UT)-laitteet

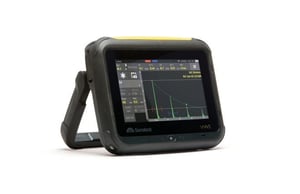

Wave



Sonatest WAVE edustaa uuden sukupolven NDT-teknologiaa tuomalla kosketusnäytön helppouden, räätälöitävän käyttöliittymän ja edistyneen simulaation osaksi päivittäistä ultraäänitarkastusta. Se mullistaa tavan, jolla perinteisiä vikailmaisimia käytetään: tarvittavat mittausasetukset ovat määritettävissä etukäteen ja saavutettavissa kentällä alle kahdella klikkauksella.

WAVE yhdistää intuitiivisen työnkulun, reaaliaikaisen 3D-säteenjäljityksen sekä CAD-tuen kompaktissa ja kestävässä kenttälaitteessa. Integroidun Wi-Fi-yhteyden ansiosta mittaustietojen siirto, sovelluspäivitykset sekä kalibrointitietojen hallinta sujuvat langattomasti suoraan kentältä.

Tärkeimmät ominaisuudet



WAVE:n interaktiivinen mittaussuunnitelma helpottaa merkittävästi vikojen diagnosointia ja vähentää virheellisiä havaintoja (false calls).

  • Mallintaa tarkasti monimutkaiset geometriat, kuten kaarevat pinnat ja T-liitokset.wave
  • Reaaliaikainen säteenjäljitys (Raytracer) erottaa todelliset viat kappaleen omista muotokaiuista, mikä estää turhat ja kalliit korjaustoimenpiteet.
  • Omien CAD-osien tuonti: Voit tuoda mittaussuunnitelmaan räätälöityjä kappalegeometrioita ja visualisoida äänen etenemisen vaativissakin kohteissa ilman standardimuotojen rajoitteita.



Phased Array-laitteet

Sonatestin kattava kannettavien Phased Array -vikailmaisimien valikoima tarjoaa vertaansa vailla olevaa joustavuutta ja suorituskykyä ainettarikkomattomaan aineenkoetukseen (NDT). Laitteet on suunniteltu suoraan kenttäolosuhteisiin ja käyttäjän tarpeisiin: ne yhdistävät poikkeuksellisen laskentatehon, vankan mekaanisen kestävyyden ja reaaliaikaiset, tarkat mittaustulokset.

Olipa kyseessä hitsaustarkastus, korroosiokartoitus tai komposiittimateriaalien laadunvalvonta, Sonatestin vaiheistettua ultraäänitekniikkaa (PAUT) hyödyntävät laitteet nostavat tarkastustyön tehokkuuden ja luotettavuuden uudelle tasolle.

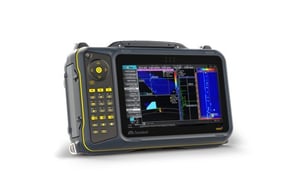

Veo3



Sonatest Veo3 yhdistää maineikkaan Veo-tuoteperheen parhaat puolet moderniin PCAP-monikosketusnäyttöön, mukautettaviin käyttäjäpohjiin ja ennen kaikkea reaaliaikaiseen TFM-kuvannukseen (Total Focusing Method). Laitteen suunnittelussa etusijalla ovat tarkastajan tehokas työnkulku ja tinkimätön suorituskyky.

Edistyksellisen digitaalisen arkkitehtuurinsa ansiosta Veo3 mahdollistaa useiden tekniikoiden rinnakkaisen, reaaliaikaisen käytön (multi-scan / multi-technique). Tarkastajat voivat hyödyntää hyväksi havaittuja ja hyväksyttyjä vakiomenetelmiään ja tuoda samalla rinnalle TFM:n tuoman poikkeuksellisen korkean erotuskyvyn ja vikojen mitoitustarkkuuden – työnkulkua muuttamatta.

Tärkeimmät ominaisuudet



Veo3 tarjoaa poikkeuksellisen tiedonsiirtonopeuden ja laskentakapasiteetin vaativiinkin kenttätehtäviin:

  • Vahva 32-kanavainen PA-keilanmuodostaja: Takaa erinomaisen signaali-veo3kohinasuhteen (SNR) kehittyneen digitaalisen signaalinkäsittelyn ansiosta.
  • Ei huolta tiedostokokorajoista: 64-bittinen Linux-käyttöjärjestelmä ja nopea 128 Gt SSD-tallennustila mahdollistavat valtavien datamäärien keräämisen yhteen mittaustiedostoon.
  • Samanaikaiset monimenetelmänäkymät: Mahdollistaa reaaliaikaisen ja samanaikaisen TFM-, Phased Array- ja TOFD-näkymien tarkastelun yhdellä ruudulla.

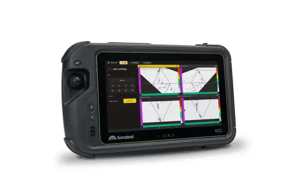

XEO



Sonatest XEO yhdistää uusimmat vaiheistetun ultraäänitekniikan (PAUT) innovaatiot moderniin mobiililaskentatehoon. Se määrittelee uudelleen suorituskykystandardit NDT-alan ultraäänitarkastuksissa tarjoten raskaan sarjan järjestelmien ominaisuudet kestävässä ja kompaktissa kenttälaitteessa.

XEO tekee monimutkaisesta ultraääni- ja vaiheistetusta kuvantamisesta suoraviivaista. Sen intuitiivinen käyttöliittymä istuu saumattomasti jokaisen NDT-tarkastajan työnkulkuun, mikä nopeuttaa tarkastuksia ilman kompromisseja tulosten laadussa.

Tärkeimmät ominaisuudet



Sonatest asettaa uuden tason kenttäkelpoiselle aineenkoetukselle. XEO takaa luotettavan tiedonkeruun, kattavan datan analysoinnin sekä varman vikojen havaitsemisen nopeatempoisissakin kenttäolosuhteissa.

  • Monipuolinen Phased Array (PAUT): Tukee aitoa kappalegeometrian visualisointia sekä sektori- ja lineaarisveippauksia, mikä mahdollistaa kattavan ja tarkan datanxeo-main arvioinnin. Integroitu 3D-säteenjäljitys (ray tracing) varmistaa ennakkoon laitteiston oikeat asetukset ja 100 % tarkastuspeiton.
  • Huipputarkka TFM / TFMi™: Tuottaa reaaliaikaista kuvaa hyödyntäen jopa 16 aallonetenemismuotoa niin tasaisille kuin kaarevillekin pinnoille. Jopa 4 megapikselin kuvaresoluution ansiosta vikojen muoto ja tyyppi erottuvat äärimmäisen tarkasti.
  • Kaikki tarkastusmenetelmät samassa ajossa: Parhaan havaintotarkkuuden saavuttamiseksi XEO mahdollistaa useiden rinnakkaisten tekniikoiden – kuten Phased Array, TFM ja TOFD – yhdistämisen yhteen mittauskokoonpanoon. Monipuolisen liitäntätelakan ansiosta suoritat kattavan monimenetelmätarkastuksen yhdellä ainoalla skannauksella.

Thickness Gauges-laitteet

Ultraäänipaksuusmittari on korvaamaton työkalu ainettarikkomattomaan (NDT) aineenpaksuuden mittaukseen silloin, kun kohteeseen päästään käsiksi vain toiselta puolelta. Se tarjoaa nopean ja luotettavan tavan mitata seinämänpaksuutta esimerkiksi putkistoissa, säiliöissä ja paineastioissa ilman rakenteiden purkamista tai toiminnan keskeyttämistä.

Mittaus soveltuu useimmille yleisille teknisille materiaaleille, kuten:

  • Metalleille (teräs, valurauta, alumiini ja erikoisseokset)
  • Muoveille ja komposiiteille
  • Lasille ja keramiikalle

Keskeiset hyödyt ja käyttökohteet

  • Korroosion ja kulumisen valvonta: Tunnista seinämän oheneminen ja syöpymät ajoissa ennen kriittisiä vaurioita tai vuotoja.
  • Ainetta rikkomaton menetelmä: Nopea, tarkka ja toistettava mittaus suoraan ulkopinnalta kappaletta vaurioittamatta.
  • Laaja soveltuvuus: Ihanteellinen ratkaisu teollisuuden kunnossapitoon, laadunvalvontaan ja määräaikaistarkastuksiin prosessiteollisuudessa, konepajoilla ja energiantuotannossa.

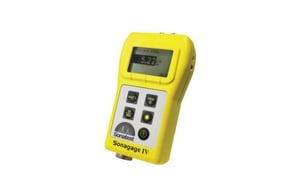

Sonagage IV



Sonatest Sonagage IV on lippulaivaluokan ultraäänipaksuusmittari, joka on suunniteltu erityisesti vaativaan korroosion ja seinämän ohenemisen valvontaan laajalla mittausalueella. Laite yhdistää tarkan mittausteknologian erinomaiseen muistikapasiteettiin: se pystyy tallentamaan jopa 2 700 mukautettua mittausasetusta, mikä tekee toistuvista kenttätarkastuksista nopeita ja vaivattomia.

Mittari soveltuu erinomaisesti teollisuuden määräaikaistarkastuksiin, joissa luotettavuus, nopea vertailtavuus vanhoihin tuloksiin ja selkeät hälytykset ovat kriittisiä.

Keskeiset käyttökohteet



  • Putket ja putkistot (prosessiteollisuus, öljy ja kaasu, voimalaitokset)
  • Säiliöt ja kattilat
  • Paineastiat
  • Varastosäiliöt ja laivanrungot
  • Muovi- ja lasirakenteet

Tärkeimmät ominaisuudet



  • Erittäin laaja mittausalue: Mittaa paksuuksia aina 0,5 mm:stä jopa 580 mm:iin astisonagage-IV (0.020”–23” laitemallista, materiaalista ja anturivalinnasta riippuen).
  • Korkean lämpötilan mittaukset: Saatavilla erikoisanturit kuumille pinnoille jopa +509 °C (950 °F) saakka jaksottaisessa käytössä, integroidulla lämpötilakompensoinnilla.
  • Reaaliaikainen korroosioseuranta (File Compare): Tiedonkeruulla (datalogger) varustetuissa malleissa laite näyttää aiemmat mittausarvot rinnakkain uusien tulosten kanssa, mikä nopeuttaa kulumisnopeuden ja trendien arviointia.
  • Gridview-ruudukkonäkymä: Selkeä matriisinäkymä järjestelmälliseen ja tehokkaaseen mittauspisteiden läpikäyntiin.
  • Monipuoliset hälytykset: Rajojen alittuessa tai ylittyessä laite hälyttää näytön väriä muuttamalla sekä värinähälytyksellä, mikä varmistaa havaitsemisen meluisissakin kenttäolosuhteissa.
  • Käyttöoikeuksien hallinta: Salasanasuojaus ja valvojatasoiset lukitukset estävät mittausparametrien tahattomat muutokset kentällä.
  • 2 700 tallennettavaa mittauskokoonpanoa: Nopea siirtyminen kohteesta ja anturista toiseen ilman aikaa vievää uudelleenkonfigurointia.

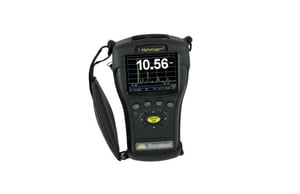

Alphagage+



Sonatest AlphaGage+ edustaa alansa ehdotonta kärkeä aineenpaksuuden mittauksessa. Laite hyödyntää kehittynyttä mittausteknologiaa, joka mukautuu eri teollisuudenalojen tiukkoihin laadunvalvonta- ja kunnossapitovaatimuksiin. AlphaGage+ on saatavilla kahtena eri versiona: korroosiomittauksiin optimoituna Corrosion (C) -mallina sekä äärimmäistä mittaustarkkuutta vaativaan työhön suunniteltuna Precision (P) -mallina.

AlphaGage+ Corrosion (C) – Luotettavaan korroosion ja seinämäpaksuuden valvontaan



Malli hyödyntää kaksoisantureita (dual element) ja soveltuu erityisesti korroosiolle alttiiden teräsrakenteiden jäännösseinämäpaksuuden mittaamiseen.

  • Laaja mittausalue: 0,5–580 mm (0.020”–23”) materiaalista, laitemallista jaalphagage anturivalinnasta riippuen.
  • Kaiku-kaiku-mittaus (Echo-to-echo): Mittaa luotettavan aineenpaksuuden maali- tai pinnoitekerroksen läpi ilman pinnoitteen poistamista.
  • Korkean lämpötilan anturit: Mittaukset kuumille pinnoille jopa +509 °C (950 °F) saakka jaksottaisessa käytössä, integroidulla lämpötilakompensoinnilla.
  • Joustava anturiyhteensopivuus: Laaja yhteensopivuus eri kaksoisantureiden sekä valikoitujen yksikideantureiden kanssa.
  • Selkeät hälytykset ja hallinta: Värinähälytys ja näytön värinmuutos raja-arvojen ylittyessä, salasanasuojatut valvojalukitukset, matriisimainen Gridview-näkymä sekä 2 700 tallennettavaa mittausasetusta.

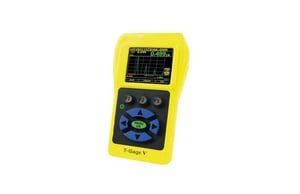

T-Gage V



Sonatest T-Gage V -sarjan ultraäänipaksuusmittarit yhdistävät modernin mittausteknologian ja helppokäyttöisyyden. Sarjan jokainen laite on rakennettu kestämään teollisuuden rankimmat kenttäolosuhteet vankan suojakoteloinnin ja kumipainikkeiston ansiosta. Selkeä mustavalkonäyttö takaa erinomaisen luettavuuden vaihtelevissa valaistusolosuhteissa.

T-Gage V -sarja tarjoaa joustavat päivitysmahdollisuudet koko laitteen elinkaaren ajan, joten mittari kasvaa saumattomasti tulevien mittaustarpeidesi mukana.


Tärkeimmät edut



  • Kestää kovaa kenttäkäyttöä: Erittäin tiivis ja iskunkestävä kotelo kestää kolhuja,tgage-v kosteutta ja likaa.
  • Kaiku-kaiku-toiminto (Echo-to-Echo): Mahdollistaa metallin tarkan paksuusmittauksen suoraan maalatun tai pinnoitetun pinnan läpi ilman pinnoitteen poistamista.
  • Päivitettävyys: Voit päivittää laitteistoa ja ottaa käyttöön edistyneempiä toimintoja (kuten A- tai B-Scan-kuvannuksen ja dataloggerin) tarpeidesi kasvaessa.
